概述
CJDY系列冲击电压试验系统能产生宽范围电压和能量的模拟雷电冲击、雷电截波、操作冲击等波形,可以对高压电力设备进行各种形式的冲击试验,配合陡化装置可以对绝缘子(串)进行陡波试验。系统也可以改装为冲击电流发生器,用于整支避雷器残压测试,安装简单快捷,不仅适用于电气设备测试,亦可用于科学研究、教学等领域。
冲击电压等级可从100kV到7200kV。
用途
冲击电压试验系统可用来测试:
电力变压器
电缆
避雷器(冲击电流测试)
发电机,马达
绝缘子
套管
GIS
互感器
电容器
其它绝缘材料
科学研究和教学
特点
整体结构回路电感小
简单快速组合配置,可适用于不同试验要求
先进的计算机辅助控制测量系统,提供友好的操作界面
完善的安全保护系统
具备冲击—直流、冲击—工频之间的联合试验能力。
系统组成

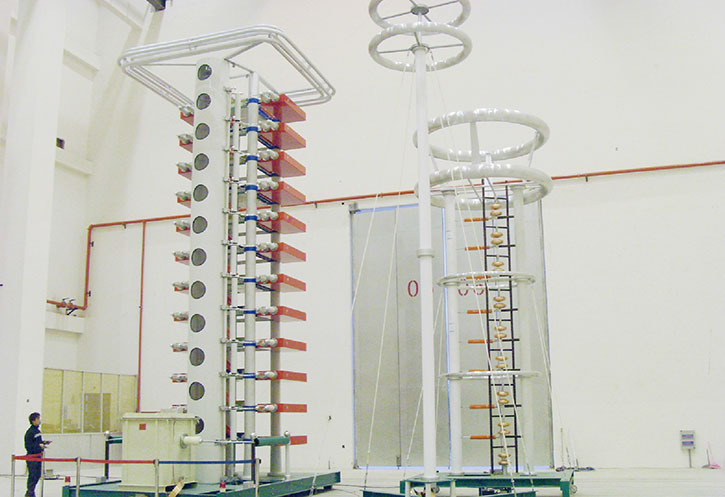

试验系统组件:冲击电压试验系统由冲击电压发生器本体、充电装置、弱阻尼电容分压器、截断装置、陡化装置、控制测量装置、调波元件、隔离阻抗等组成。
采用充电装置给冲击电压本体并联充电,通过触发点火装置,使本体球隙同步触发,形成串联放电,电压经过弱阻容尼分压器进入测量系统显示电压波形。
系统组件
可控硅调压装置
充电装置
冲击电压发生器本体
截断装置(变压器类产品试验用)
陡化装置(绝缘子试验用)
分压器
控制系统
测量系统
选件
用于特殊冲击波形电阻
用于避雷器整体残压测量调波电感和调波电阻
其他调波元件
气垫或脚轮
其他可能需要的部件
精选案例
4800kV 480kJ 高海拔 户外 长波头 冲击电压发生器
4000kV 600kJ 冲击电压测试系统 天威保变
3400kV 340kJ 冲击电压发生器 出口希腊
3000kV 300kJ SF6 气体绝缘 冲击电压测试系统 GIS现场测试
1200kV 120kJ冲击电压测试系统 出口土耳其
600kV 60kJ 冲击电压测试系统 出口法国
