用途

调频谐振装置用于各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的现场交流耐压试验。在工频条件下，由于被试品电容量较大、试验电压较高，对试验装置的电源容量相应也有较高的要求。与传统的工频耐压试验装置相比，变频串联谐振试验装置具有体积小，重量轻，易搬运等优点，分体式设计便于现场灵活组合，大大降低了劳动强度，提高工作效率。

特点

• 正弦波形，波形失真度小，波形畸变率＜3％

• 频率范围：10 ~ 300Hz

• 局放背景噪音：< 10pC

• 根据不同测试要求，组合方式灵活，安装简易快速

• 采用光纤通讯方式，将高压和低压控制回路有效隔离。

• 采用微机控制，输出稳定性好。本装置中的信号源由专用芯片产生，输出频率稳定性高达0.1Hz，输出电压的不稳定度＜1%。

系统组件

• 开关柜

• 变频电源

• 励磁变压器

• 电抗器

• 电容分压器兼耦合电容器

• 控制和测量装置

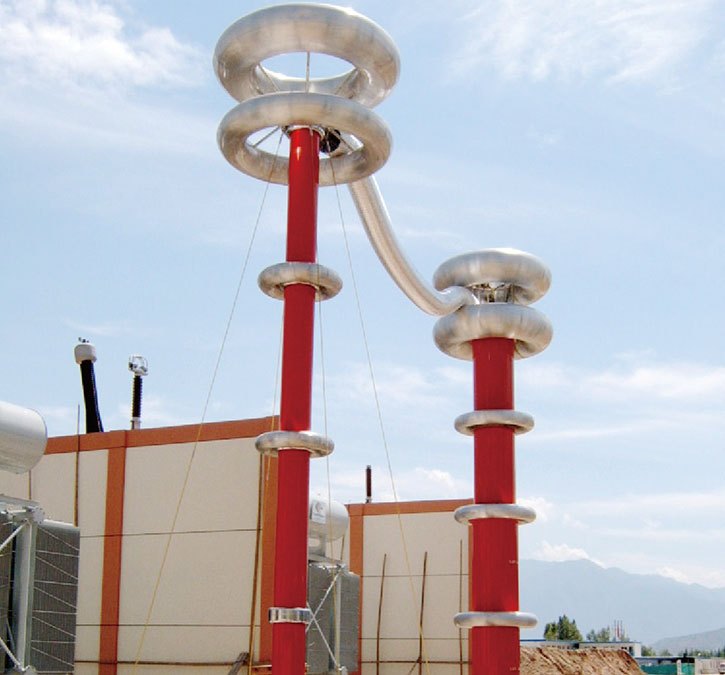

精选案例
