66kV及以上交联电缆，在其试验过程中，对终端要求很高，油水终端是加强介质的绝缘水平，提高击穿场强，而对于66kV及以上交联电缆试验，仅靠增加场强是不能满足试验要求的，这时宜采用水终端，用去离子水来均匀电场，满足试验要求。

CTT电缆测试终端用于中压、高压和超高压绝缘电缆的试验。施加高压（工频或冲击）使用CTT电缆测试终端可满足相关要求和标准，CTT电缆测试终端也可用于其他试验，如：

交流电压测试

局部放电量测量及故障定位

冲击电压试验（雷电冲击和操作冲击）

介质损耗测量

击穿试验

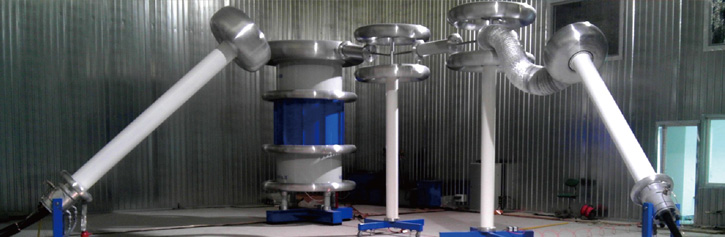

CTT电缆测试终端系统用于66-500kV 电缆试验，最大直径可达165mm。

CTT电缆测试终端配置CTW水处理单元，根据电压等级高低，电缆测试终端有两种设计：150kV 以上高压电缆从尾部插入到终端绝缘管内；150kV 以下电缆从上面插入到终端。

CTT 电缆测试终端为双水管系统，去离子水在里面循环。联合水处理单元，构成封闭的水处理系统。每只终端都由两根水管连接到水处理单元。

电缆终端的结构设计改变了电缆在终端内的电场分布和能量损耗，水处理单元可控制水的电导率和温度。

水处理单元配有500L水箱，用来装去离子水，2只电缆终端和水处理单元分别通过4根水管相连。电缆终端里水流速度约30 L/min 或60 L/min。通过热交换器将热量排放到外部。
